Activity Beta : Overwrited elements at generation

0 votes
asked Aug 20, 2015 in Bug by MAV (460 points)

Hi guys,

When I use an If-structure whitin a switch case structure, the label of the if overwrites other elements :

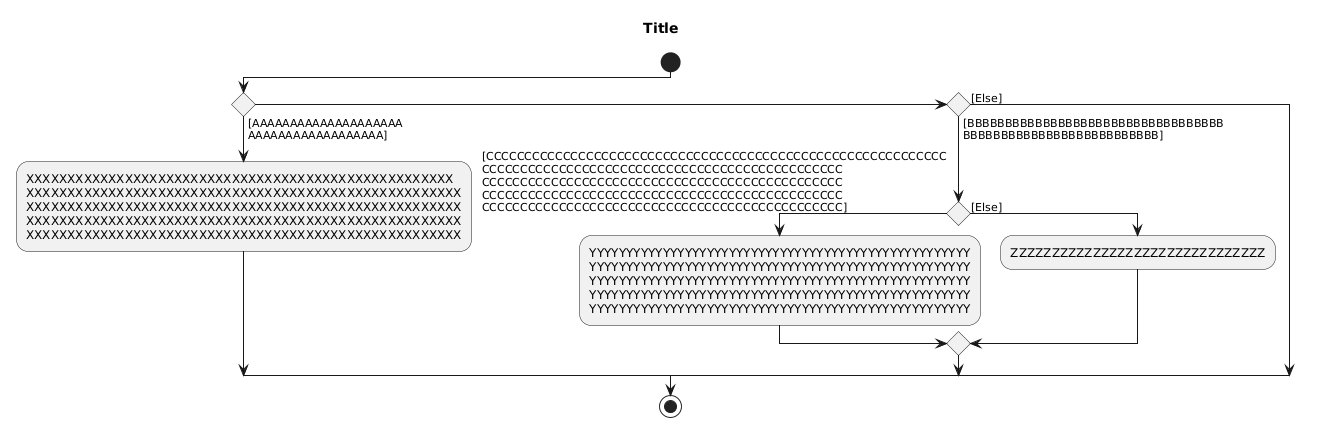

The generated diagram is : here

The corresponding plantuml text :

@startuml
TITLE Title
START
IF()THEN([AAAAAAAAAAAAAAAAAAAA \nAAAAAAAAAAAAAAAAAA])
        :XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
        XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
        XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
        XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
        XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX;
    ELSEIF()THEN([BBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBBB \nBBBBBBBBBBBBBBBBBBBBBBBBBB])

        IF()THEN([CCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCC
CCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCC
CCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCC
CCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCC
CCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCC])
        :YYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYY
        YYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYY
        YYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYY
        YYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYY
        YYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYYY;
        ELSE([Else])
            :ZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZZ;
        ENDIF
    ELSE([Else])
    ENDIF
STOP
@enduml

Thanks !

1 Answer

0 votes
answered Aug 24, 2015 by plantuml (226,100 points)
Thanks for the report.

Here is a beta that should work better https://dl.dropboxusercontent.com/u/13064071/plantuml.jar

If you find other issues, please post some example here, as you have done.

It's really helpfull for us!

Thanks again,
...
